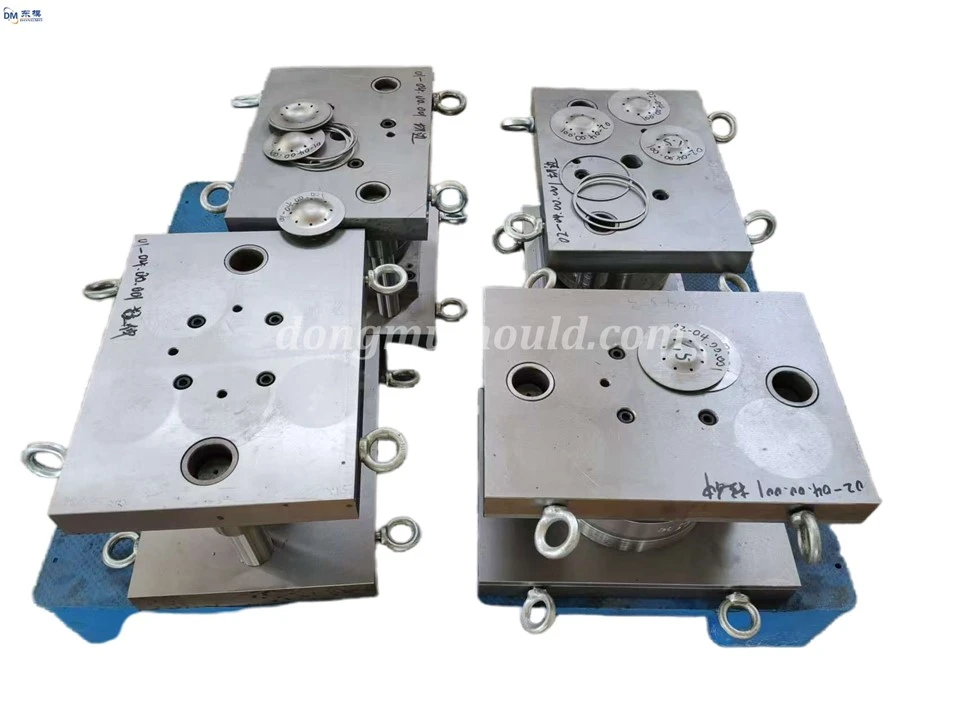

Preċiżjoni Custom Sheet Metal Stamping Dies, Prodotti tal-Ittimbrar tal-Pjanċa tal-Aluminju, Manifattura tad-Die.

I. Tipi ta' Fallimenti tad-Die tal-Ittimbrar u Strateġiji ta' Prevenzjoni

Tipi ta 'falliment komuni ta' imut tal-ittimbrar jinkludu xedd, qsim tal-għeja, deformazzjoni tal-plastik u nuqqas ta 'lubrikazzjoni. Metodi prattiċi ta 'prevenzjoni huma kif ġej:

- Prevenzjoni tal-Ilbes: Dies huma magħmula minn azzar die Cr12MoV jew SKD11, imkessaħ bil-vakwu u ttrattati krijoġenikament biex tinkiseb ebusija ta 'HRC58-62, ittejjeb ir-reżistenza għall-ilbies. Kull 100,000 ċiklu, il-wiċċ tad-die huwa ttrattat b'nitriding tal-gass jew kisi PVD. Il-ħxuna tas-saff tan-nitriding hija 0.15-0.3mm, u l-ħxuna tal-kisi hija 0.005-0.01mm, tnaqqas il-koeffiċjent ta 'frizzjoni u tnaqqas ir-rata ta' xedd.

- Prevenzjoni tal-qsim tal-għeja: Il-kantunieri li jaqtgħu tad-die huma mdawra b'0.3-0.8mm biex tiġi evitata l-konċentrazzjoni tal-istress. Il-kanali tat-tkessiħ b'dijametru ta '8-12mm huma ddisinjati fil-kavità tad-die u d-detentur tad-die biex jiżguraw li t-temperatura operattiva tkun ikkontrollata f'50-80 grad, u tnaqqas il-qsim tal-għeja termali.

- Kontroll tad-Deformazzjoni tal-plastik: It-tħaxxin tal-bażi tal-moffa u t-tisħiħ tal-kustilji jtejjeb ir-riġidità strutturali; ottimizzazzjoni tat-tqassim tal-komponenti ta 'appoġġ, bi spazjar ta' appoġġ ikkontrollat ​​f'50-80mm, jipprevjeni pressjoni eċċessiva tal-ittimbrar milli tikkawża deformazzjoni tal-moffa, u żżomm varjazzjonijiet tal-pressjoni tal-ittimbrar fi ħdan ± 5%.

- Ġestjoni tal-Lubrikazzjoni: Bl-użu ta' ittimbrar-lubrikanti speċifiċi, lubrikanti bbażati fuq l-ilma-jintużaw għall-ittimbrar ta'-veloċità għolja, filwaqt li lubrikanti solidi jintużaw għall-ittimbrar ta' preċiżjoni-baxxa; sistema ta 'lubrikazzjoni awtomatika hija mgħammra, li timla l-lubrikant kull 30-50 parti stampata biex tiżgura lubrikazzjoni adegwata u ttardja l-ilbies tal-moffa.

II. Metodi Prattiċi għad-Disinn tal-Ottimizzazzjoni tal-Istruttura tal-Mould

L-ottimizzazzjoni tal-istruttura tal-moffa tista 'ttejjeb il-prestazzjoni, tnaqqas l-ispejjeż tal-produzzjoni, u tqassar iċ-ċikli ta' manutenzjoni. Metodi prattiċi speċifiċi huma kif ġej:

1. Għażla ta 'Materjali tal-Moffa u Proċessi ta' Trattament tas-Sħana: Ibbażat fuq il-materjal tal-partijiet ipproċessati (azzar b'saħħa -għoli, liga tal-aluminju, eċċ.) U l-proċess tal-ittimbrar, agħżel l-azzar tal-moffa korrispondenti. Għall-blanking dies, uża SKD11; għall-iffurmar dies, uża H13. Ottimizza l-parametri tat-trattament tas-sħana billi tuża simulazzjoni CAE. Ikkontrolla t-temperatura tat-tifi f'1020-1080 grad, żomm għal 2-3 sigħat, u ttempra f'200-220 grad biex tiżgura bilanċ ta 'ebusija, toughness, u reżistenza għall-ilbies fiż-żona ċentrali tal-moffa.

2. Analiżi ta 'l-istress u Disinn ta' Ottimizzazzjoni: Uża softwer ta 'analiżi ta' elementi finiti ANSYS u ABAQUS biex tissimula l-kamp ta 'tensjoni u d-deformazzjoni tal-moffa waqt l-ittimbrar, u tidentifika żoni ta' konċentrazzjoni ta 'stress. Aġġusta d-dimensjonijiet tal-istruttura tal-moffa, ottimizza r-raġġ tal-flett b'0.3-0.8mm, irranġa b'mod razzjonali komponenti ta 'appoġġ, tnaqqas il-konċentrazzjoni tal-istress, tikkontrolla d-deformazzjoni elastika tal-moffa fi ħdan 0.01mm, u ttejjeb ir-riġidità ġenerali.

3. Disinn tat-Tkessiħ u tal-Ventilazzjoni tal-Mould: Ibbażat fuq il-proċess tal-ittimbrar (ittimbrar b'veloċità għolja -, stampar bis-sħana), jiġi adottat disinn ta 'kanal ta' tkessiħ serpentin jew lineari, bi spazjar tal-kanal ta '20-30mm u distanza ta' 8-15mm mill-wiċċ tal-kavità. Jintuża mezz ta 'tkessiħ ibbażat fuq l-ilma b'nanopartiċelli miżjuda, b'rata ta' ċirkolazzjoni kkontrollata f'5-15L/min biex ittejjeb l-effiċjenza tal-iskambju tas-sħana, tevita sħana żejda lokalizzata, u tiżgura distribuzzjoni uniformi tat-temperatura tal-moffa b'differenza fit-temperatura Inqas minn jew ugwali għal ± 5 gradi .

4. Disinn ta 'Bidla ta' Moffa u Manutenzjoni ta 'Konvenjenza ta' Mgħaġġla: Il-moffa tadotta interface ta 'bidla ta' moffa ta 'malajr standardizzata bi preċiżjoni ta' pożizzjonament Inqas minn jew ugwali għal ± 0.01mm, u tnaqqas il-ħin tal-bidla tal-moffa għal inqas minn siegħa. Id-disinn tal-istruttura tal-moffa jipprovdi biżżejjed spazju ta 'manutenzjoni, u partijiet vulnerabbli ewlenin (puntelli, pilastri ta' gwida) huma mbarrati għal żarmar u sostituzzjoni faċli, u jnaqqsu l-ħin ta 'spezzjoni u manutenzjoni ta' kuljum.
